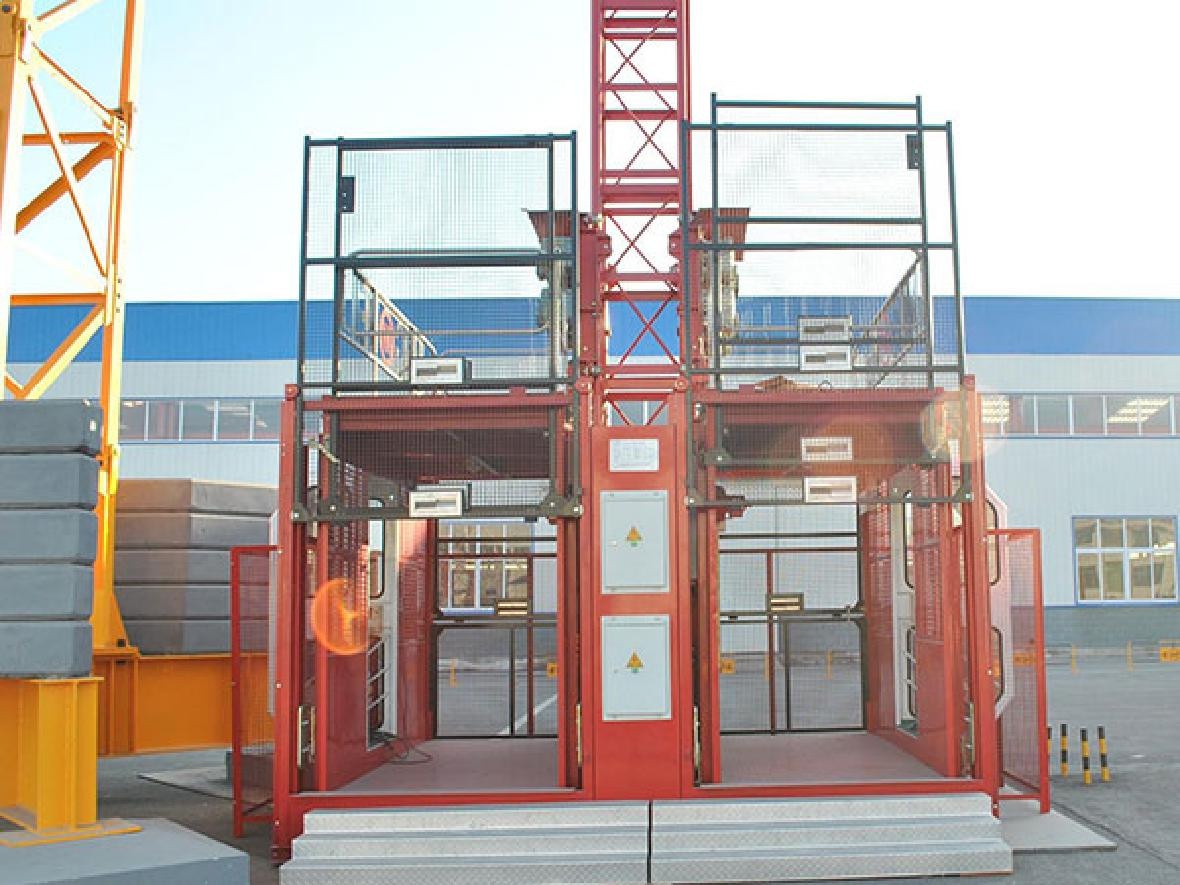

800雙驅施工升降機
SC200/200型建筑施工升降機是我公司新研究設計推出的高性能產品。該機設計合理,結構新穎,運行平穩,安全裝置齊全可靠,安裝維修方便,主要有以下特點:
傳動機構采用雙電機驅動形式,齒輪齒條受力均勻,安全平穩。
保證升降機安全運行,電路中設置了過載、限速等安全開關,當運行中發生上述情況時,升降機立即自動避免發生意外事故。吊籠上各門亦均有限位開關,當任何一門有異常開啟時,吊籠均不能啟動或立即停止運行。
每臺吊籠均配備防墜安全器,能十分有效防止吊籠墜落,確保升降機安全可靠的運行。
升降機電控系統線路簡單,便于操縱及維修保養,且可靠。升降機正常運行時,可在吊籠內用手柄或按鈕操縱升降機運行,在任何需要停車的位置上可隨時停車,在上下終端站處,上、下終端限位開關會控制自動停車,如果上下終端限位開關因故障不起作用時,升降機上另設置的極限開關可及時切斷電源使其制動停止。
鋼結構設計采用計算機輔助設計并經過科學及嚴密的計算,達到了結構合理、強度可靠、重量輕的要求。
升降機可利用吊籠上的吊桿自行安裝或拆卸標準節。其余的各部分均可方便的安裝及拆卸,零部件也易于更換。
附:施工升降機型號編制方法

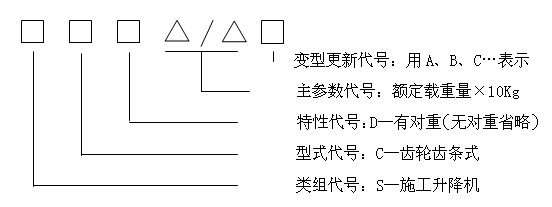

升降機的型號由類、組、型、特性、主參數和變型代號組成。
圖示如下:
注:主參數代號包括兩個吊籠的額定載重量代號,如為單吊籠,只標注一個主參數代號。
例1:SCD120
表示單吊籠、額定載重量1200Kg、有對重的齒輪齒條式施工升降機。
例2:SC200/200
表示雙吊籠、無對重、每個吊籠的額定載重量2000Kg的齒輪齒條式施工升降機。
2、技術性能參數
表一 性能參數表
項目 |
單位 |
參數/規格 |
備注 |
|
額定載重量 |
kg |
2×2000 |
雙籠 |
|
額定乘員數 |
人 |
2×18 |
|
|
額定起升速度 |
m/min |
34.4 |
i=16 |
|
最大起升高度 |
m |
150 |
|
|
標準節尺寸 |
m |
0.80×0.80×1.508 |
|
|
吊籠尺寸 |
m |
3×1.5×2.5 |
|
|
電動機 |
型號 |
/ |
YZZ132L1-4 |
巨力 |
功率 |
kw |
13×2×2 |
||
減速機 |
中心距 |
mm |
140 |
巨力 |
傳動比 |
/ |
1:16 |
||
安全器 |
形式 |
/ |
漸進式 |
SAJ40-1.2 |
額定動作速度 |
m/s |
1.2 |
興翔 |
|
標定動作速度 |
m/s |
0.95 |
||
制動力矩 |
N.m |
≥3000 |
||
制動距離 |
m |
0.15~1.40 |
|
|
標準節重量 |
kg |
145 |
|
|
整機自重 |
kg |
12000 |
