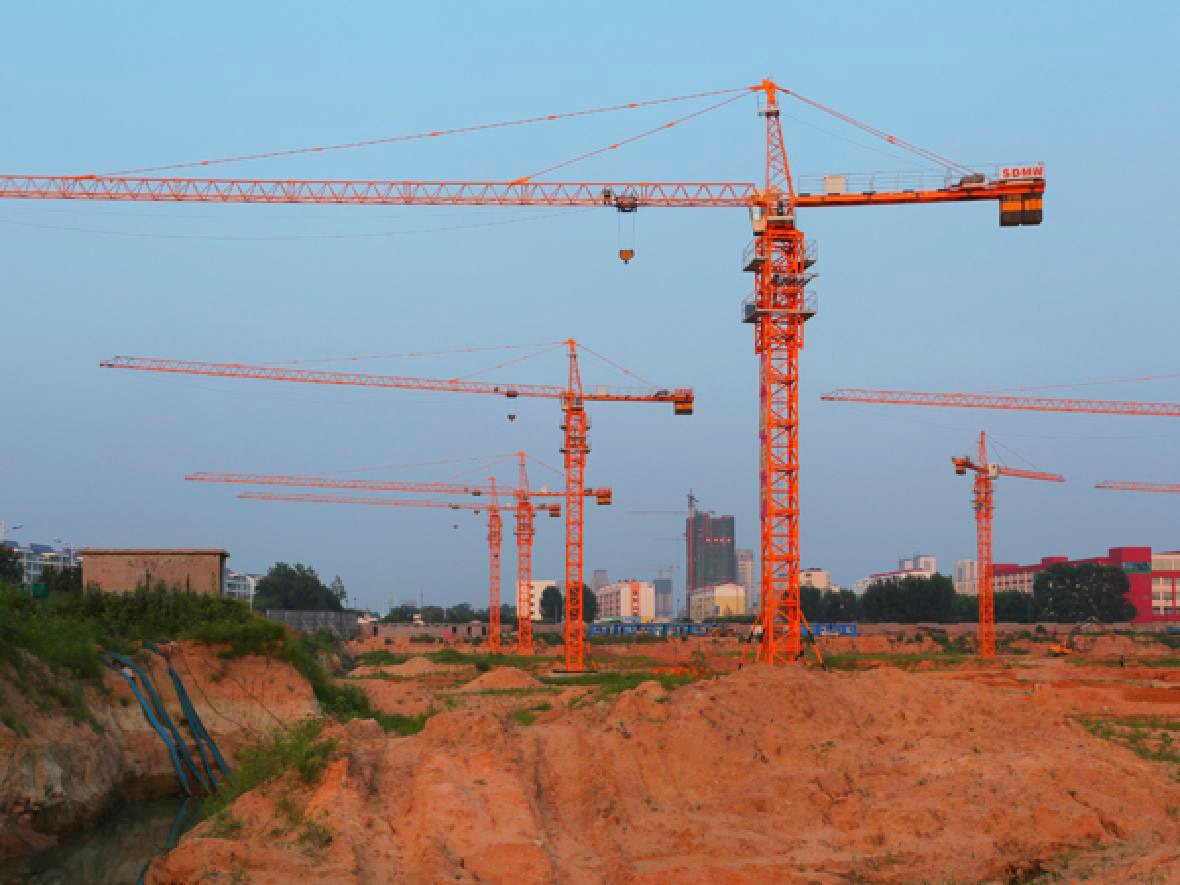

QTZ50(5008)塔式起重機
該機為水平臂架、小車變幅、上回轉、液壓頂升式起重機。有效幅度為50m;最大起重力矩為500kN·m。塔機獨立使用時,起升高度30m,附著起升高度為120米(2倍率)。
該機各項速度指標均達到或優于國家標準。
該機總裝機容量25.5kW。該機參數先進,性能優良可靠,造型美觀,質量優良,結構簡單實用,設有先進的安全裝置,維修方便,使用安全,價格合理,是廣大中小建筑企業理想的建筑施工機械。
技術性能參數表
項目 |
單 位 |
倍 率 |
||
α=2 |
α=4 |
|||
最大起重力矩 |
kN.m |
500 |
||
最大起重量 |
t |
2 |
4 |
|
工作幅度 |
m |
3 ~50 |
||
最大幅度起重量 |
t |
0.8 |
||
起升高度 |
獨立式 |
m |
30 |
|
附著式 |
m |
120 |
||
起重臂端頭至回轉中心 |
m |
50.74 |
||
平衡臂尾部至回轉中心 |
m |
12.816 |
||
配 重 |
t |
8.54 |
||
電機總功率 |
kW |
25.5 |
||
允許工作溫度 |
0C |
-20~+40 |
2.1 起重特性表及起重特性曲線
?。?)4倍率起重特性表
幅度 |
3-12.5 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
起重量 |
4 |
3.832 |
3.534 |
3.276 |
3.050 |
2.850 |
2.673 |
2.514 |
2.371 |
2.242 |
2.124 |
幅度 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
起重量 |
2.017 |
1.918 |
1.828 |
1.744 |
1.667 |
1.595 |
1.528 |
1.466 |
1.407 |
1.353 |
1.301 |
幅度 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
起重量 |
1.253 |
1.207 |
1.164 |
1.124 |
1.085 |
1.048 |
1.013 |
0.98 |
0.949 |
0.918 |
0.89 |
幅度 |
45 |
46 |
47 |
48 |
49 |
50 |
|
|
|
|
|
起重量 |
0.862 |
0.836 |
0.811 |
0.787 |
0.764 |
0.742 |
|
|
|
|
|
(2)2倍率起重特性表
幅度 |
3-23.9 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
|
起重量 |
2 |
1.99 |
1.90 |
1.81 |
1.74 |
1.66 |
1.60 |
1.53 |
1.47 |
1.42 |
|
幅度 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
|
起重量 |
1.37 |
1.32 |
1.27 |
1.23 |
1.19 |
1.15 |
1.11 |
1.07 |
1.04 |
1.01 |
|
幅度 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
|
|
|
起重量 |
0.98 |
0.95 |
0.92 |
0.90 |
0.87 |
0.85 |
0.82 |
0.80 |
|
|
-
