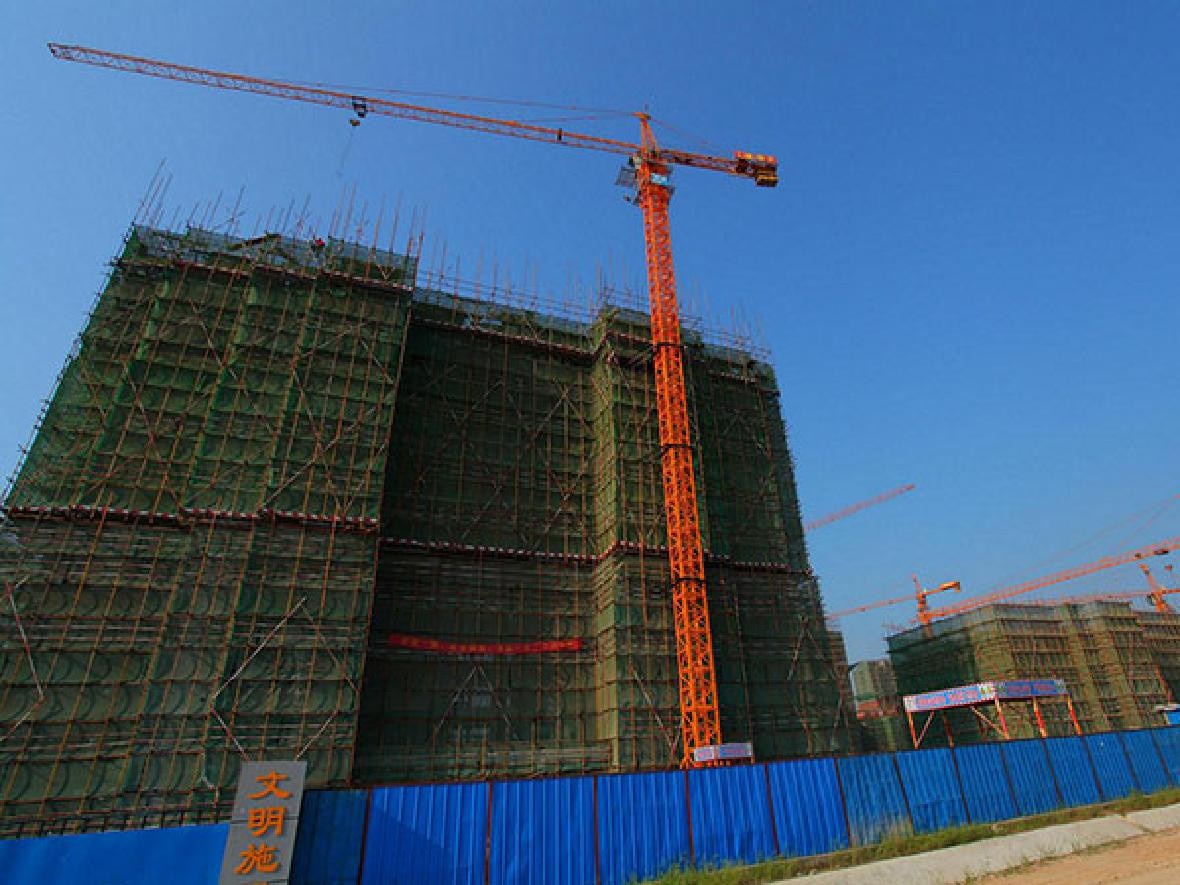

QTZ125（6018）塔式起重機
1、 起重性能表
60米 表1 二倍率
|
幅 度m |
3-26.96 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
|
起重量t |
5 |
4.92 |
4.78 |
4.59 |
4.41 |
4.25 |
4.09 |
3.94 |
3.80 |
3.67 |
|
幅 度m |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
|
起重量t |
3.55 |
3.43 |
3.32 |
3.22 |
3.12 |
3.03 |
2.94 |
2.85 |
2.77 |
2.69 |
|
幅 度m |
46 |
47 |
48 |
49 |
50 |
51 |
52 |
53 |
54 |
55 |
|
起重量t |
2.61 |
2.54 |
2.47 |
2.41 |
2.34 |
2.28 |
2.23 |
2.17 |
2.12 |
2.06 |
|
幅 度m |
56 |
57 |
58 |
59 |
60 |
|
|
|
|
|
|
起重量t |
2.01 |
1.96 |
1.92 |
1.87 |
1.83 |
|
|
|
|
|
表2 四倍率
|
幅 度m |
3-14.66 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
|
起重量t |
10 |
9.75 |
9.08 |
8.5 |
7.98 |
7.52 |
7.1 |
6.72 |
6.38 |
6.06 |
5.78 |
|
幅 度m |
25 |
26 |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
|
起重量t |
5.51 |
5.26 |
5.04 |
4.83 |
4.63 |
4.45 |
4.28 |
4.11 |
3.96 |
3.83 |
3.69 |
|
幅 度m |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
|
起重量t |
3.56 |
3.44 |
3.33 |
3.22 |
3.12 |
3.02 |
2.93 |
2.84 |
2.76 |
2.68 |
2.60 |
|
幅 度m |
47 |
48 |
49 |
50 |
51 |
52 |
53 |
54 |
55 |
56 |
57 |
|
起重量t |
2.53 |
2.46 |
2.39 |
2.33 |
2.26 |
2.20 |
2.15 |
2.09 |
2.04 |
1.98 |
1.93 |
|
幅 度m |
58 |
59 |
60 |
|
|
|
|
|
|
|
|
|
起重量t |
1.89 |
1.84 |
1.80 |
|
|
|
|
|
|
|
|
注：起重臂変臂時，相應起重曲線按倍率從上曲線中截取。

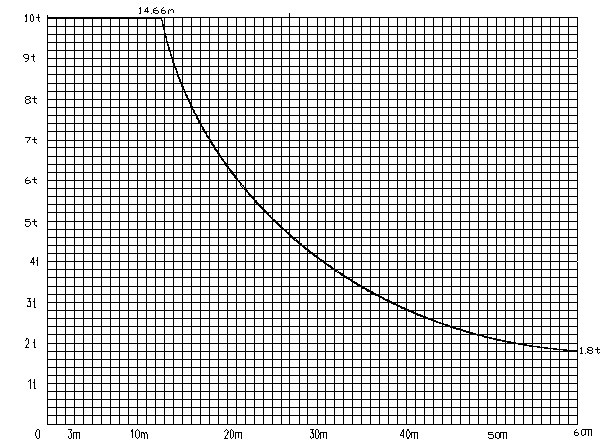

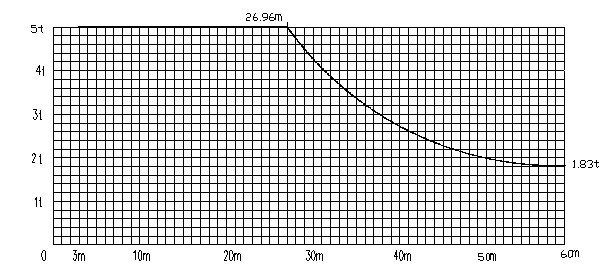

2、起重特性曲線
3、技術性能表
| 額定起重力矩 |
kN.m |
1200 |
||||
|
最大起重量 |
t |
10 |
||||
|
工作幅度 |
m |
3～60 |
||||
|
起升高度 |
獨立式 |
50 |
||||
|
附著式 |
180 |
|||||
|
起升速度 |
二倍率 |
m/min |
80/40 |
|||
|
四倍率 |
40/20 |
|||||
|
回轉速度 |
r/min |
0.61 |
||||
|
變幅速度 |
m/min |
60/30/9.5 |
||||
|
頂升速度 |
0.4 |
|||||
|
最低穩定下降速度 |
≤5 |
|||||
|
整機外型尺寸 |
底 架 |
M |
方架式 |
|||
|
整機高度 |
獨立式 |
63.03 |
||||
|
附著式 |
190.5 |
|||||
|
起重臂端頭至回轉中心 |
60.53 |
|||||
|
平衡臂尾部至回轉中心 |
14.82 |
|||||
|
整機自重 |
結構重 |
獨立式 |
t |
54.515 |
||
|
附著式 |
112.37 |
|||||
|
平衡重 |
最大幅度60米 |
19.8 |
||||
|
最大幅度56米 |
17.7 |
|||||
|
電機總?cè)萘? |
kW |
62.1 |
||||
|
允許工作溫度 |
℃ |
-20～+40 |
||||
|
供電參數 |
50Hz |
～380V±10% |
||||
4、主要技術數據
| 機械載荷率 |
起升機構 |
M5 |
|||
|
回轉機構 |
M4 |
||||
|
變幅機構 |
M4 |
||||
|
起 升 機 構 |
電動機 |
型號 |
YZRDW250M-4/8 |
||
|
功率(kW) |
37/37 |
||||
|
高度限制器 |
型號 |
FKDX-G |
|||
|
鋼絲繩 |
型號規格 |
6X37-16-1770-Ⅰ甲鍍右鉸 |
|||
|
最大牽引力(N) |
25000 |
||||
|
倍率 |
a=2 |
a=4 |
|||
|
起升速度(m/min) |
80 |
40 |
40 |
20 |
|
|
額定起重量 |
2.5 |
5 |
5 |
10 |
|
|
最低穩定下降速度 |
m/min |
≤5 |
|||
|
回 轉 機 構 |
電動機 |
型號 |
YZR160M1-6 |
||
|
功率(kW) |
6.3×2 |
||||
|
轉速(r/min) |
908 |
||||
|
減速機 |
型號 |
XX4-120AI |
|||
|
傳動比 |
195 |
||||
|
液力偶合器 |
型號 |
YOX280A |
|||
|
回轉小齒輪 |
模數 m |
12 |
|||
|
齒數 z |
17 |
||||
|
變位系數 |
＋0.5 |
||||
|
回轉速度 |
r/min |
0.61 |
|||
|
回轉支承 |
單排四點接觸球式回轉支承 |
型號 |
011.45.1400 |
||
|
模數 m |
12 |
||||
|
齒數 z |
131 |
||||
|
變位系數 |
＋0.5 |
||||
|
液 壓 頂 升 機 構 |
電動機 |
型號 |
Y132M2-4 |
||
|
功率（KW） |
7.5 |
||||
|
油缸額定工作壓力 |
Mpa |
25 |
|||
|
最大頂升力 |
T |
63 |
|||
|
油缸行程 |
Mm |
1600 |
|||
|
安裝距 |
Mm |
2100 |
|||
|
油缸缸徑 |
Mm |
φ180 |
|||
|
油缸活塞桿徑 |
Mm |
φ125 |
|||
|
頂升速度 |
m/min |
0.4 |
|||
|
變 |
電動機 |
型號 |
YZTDE180M-4/8/24 |
||
|
功率(kW) |
5/3.7/1.1 |
||||
|
鋼絲繩 |
規格 |
6×19-9.3-1550 |
|||
|
減速機 |
型號 |
XX3-14.40 |
|||
|
傳動比 |
39.7 |
||||
|
變幅速度 |
m/min |
60/30/9.5 |
|||
-
