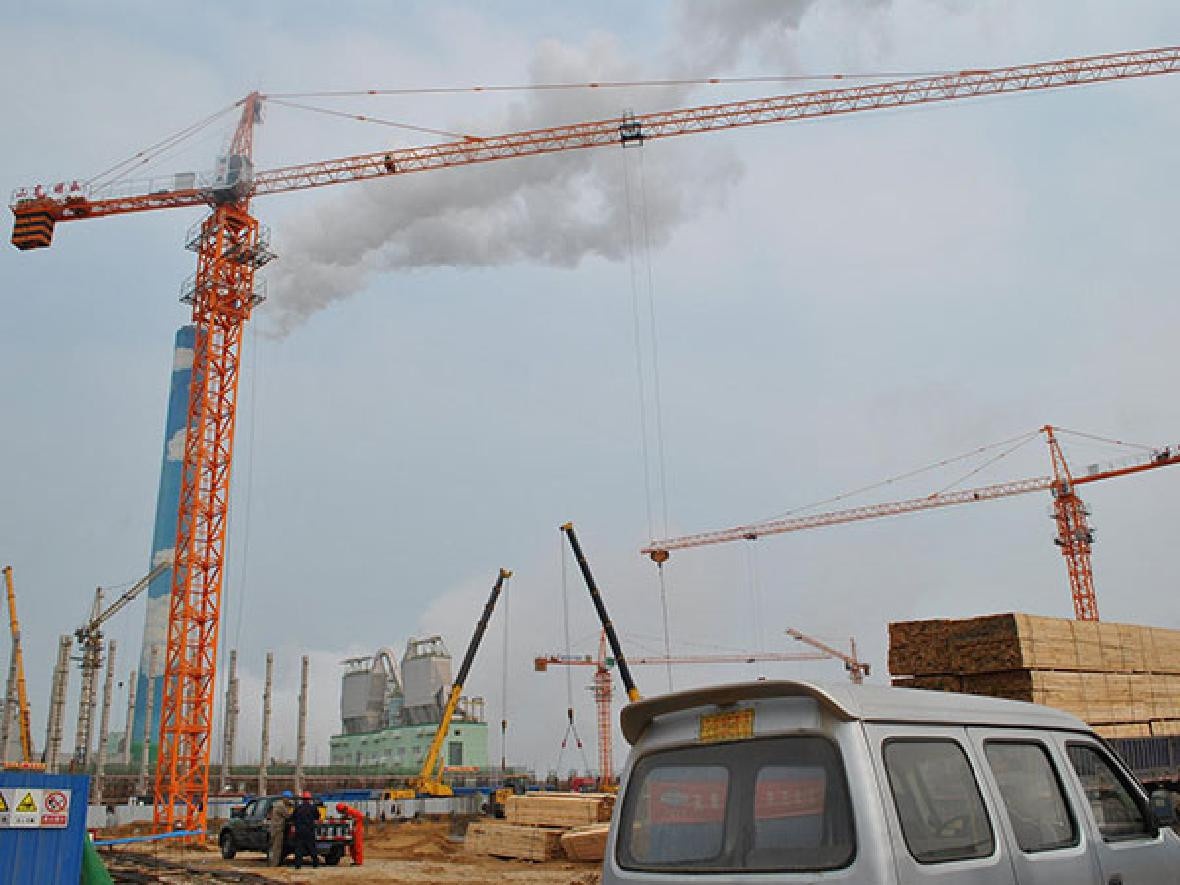

QTZ100（6010）塔式起重機

產品優點

QTZ100(TC6010)塔式起重機是山東富友有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具設計的性能優秀的起重運輸機械。

詳細介紹

　　QTZ100(TC6010)塔式起重機是山東富友有限公司充分利用成組技術、組合設計技術及有限元分析技術，以“塔式起重機微機設計平臺”為工具設計的性能優秀的起重運輸機械。
　　該機為水平臂架、小車變幅、上回轉、液壓頂升式起重機。該機各項性能參數及技術指標均達到或優于國家標準。最大工作幅度為60m，獨立式起升高度為45m，附著式起升高度可達151.2m，額定起重力矩880 kN·m，最大起重力矩為1057kN·m。
　　該機參數先進，性能優良可靠，造型美觀，質量精良，結構簡單實用，設有先進的安全裝置，維修方便，使用安全，價格合理，是廣大建筑企業理想的建筑施工機械。

　　1、技術性能表

額定起重力矩				kN.m	880
最大起重量				t	8
工作幅度				m	3～60
起升高度			獨立式		45
			附著式		151.2
起升速度			二倍率	m/min	80.36/41.05
			四倍率		39.37/20.11
回轉速度				r/min	0.64
變幅速度				m/min	44/22
頂升速度					0.4
最低穩定下降速度					≤7
整機自重	結構重	獨立式		t	42.77
		附著式			83.77
	平衡重				17.8
電機總?cè)萘?				kW	47.73
允許工作溫度				℃	-20～+40
供電參數				50Hz	～380V±10%

　　3.1 起重特性表
　　表1 二倍率起重特性表

幅度m	3-24	29	31	32	33	34	35	36	37
起重量t	4	3. 185	2.933	2.818	2.710	2.609	2.514	2.424	2.338
幅度m	38	39	40	41	42	43	44	45	46
起重量t	2.258	2.181	2.108	2.039	1.973	1.910	1.850	1.793	1.738
幅度m	47	48	49	50	51	52	53	54	55
起重量t	1.685	1.635	1.587	1.540	1.476	1.395	1.339	1.296	1.209
幅度m	56	57	58	59	60
起重量t	1.125	1.089	1.069	1.034	1.00

　　表2 四倍率起重特性表

幅度m	3-13.22	14	16	18	20	22	24	26	28
起重量t	8	7.509	6.469	5.659	5.012	4.482	4.040	3.667	3.346
幅度m	29	30	31	32	33	34	35	36	37
起重量t	3.203	3.069	2.944	2.826	2.716	2.612	2.514	2.421	2.334
幅度m	38	39	40	41	42	43	44	45	46
起重量t	2.251	2.172	2.098	2.026	1.959	1.894	1.833	1.774	1.717
幅度m	47	48	49	50	51	52	53	54	55
起重量t	1.664	1.612	1.562	1.515	1.469	1.395	1.339	1.296	1.209
幅度m	56	57	58	59	60
起重量t	1.125	1.089	1.069	1.034	1.00
