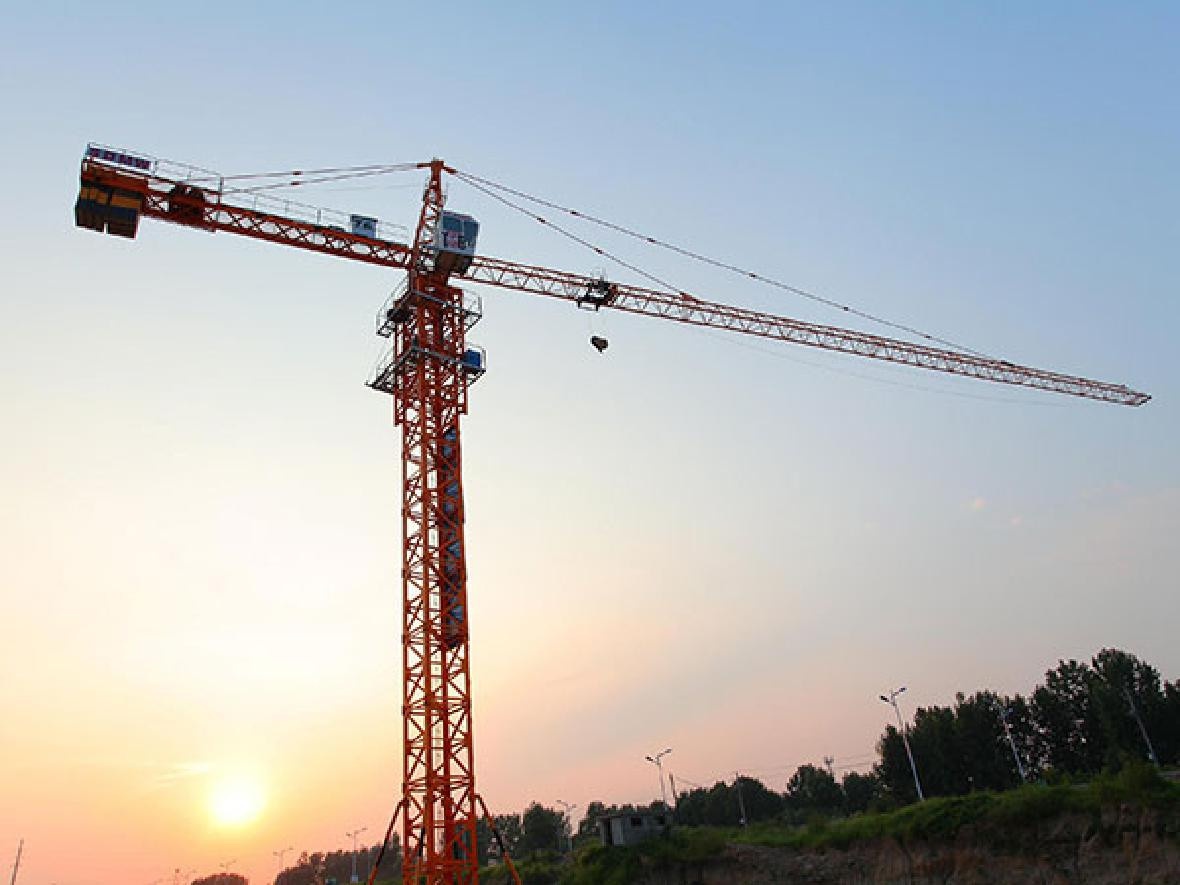

QTZ80(6010)塔式起重機
該機為水平臂架、小車變幅、上回轉液壓頂升式起重機。該機各項性能參數及技術指標均達到或優于國家標準。最大工作幅度為60m,獨立式起升高度為40m,附著式起升高度可達150m,額定起重力矩800 kN·m,最大起重力矩為876kN·m。
該機參數先進,性能優良可靠,造型美觀,質量精良,結構簡單實用,設有先進的安全裝置,維修方便,使用安全,價格合理,是廣大建筑企業理想的建筑施工機械。
1、 技術性能表
額定起重力矩 |
kN.m |
800 |
|||||||
最大起重量 |
t |
6 |
|||||||
工作幅度 |
m |
3~60 |
|||||||
起升高度 |
獨立式 |
40 |
|||||||
附著式 |
150 |
||||||||
起升速度 |
二倍率 |
m/min |
80/38/8 |
||||||
四倍率 |
40/20/4 |
||||||||
回轉速度 |
r/min |
0.63 |
|||||||
變幅速度 |
m/min |
40/22 |
|||||||
頂升速度 |
0.4 |
||||||||
最低穩定下降速度 |
≤7 |
||||||||
整機外型尺寸 |
底 架 |
m |
3×3 |
||||||
整機高度 |
獨立式 |
49.702 |
|||||||
附著式 |
159.702 |
||||||||
|
吊臂端頭至回轉中心 |
|
60.81 |
||||||
平衡臂尾部至回轉中心 |
12.95 |
||||||||
整機自重 |
結構重 |
獨立式 |
t |
34.84 |
|||||
附著式 |
69.5 |
||||||||
平衡重 |
60m |
14.8t |
54m |
12.53t |
|||||
電機總?cè)萘? |
kW |
40.3 |
|||||||
允許工作溫度 |
℃ |
-20~+40 |
|||||||
供電參數 |
50Hz |
~380V±10% |
3.1 起重特性表
a、起重臂長為60米時
2倍率
幅度m |
3-26.9 |
27 |
29 |
31 |
33 |
35 |
37 |
39 |
41 |
起重量t |
3.00 |
2.99 |
2.74 |
2.53 |
2.34 |
2.17 |
2.02 |
1.89 |
1.77 |
幅度m |
43 |
45 |
47 |
49 |
51 |
53 |
55 |
57 |
59 |
起重量t |
1.66 |
1.56 |
1.46 |
1.38 |
1.31 |
1.23 |
1.17 |
1.11 |
1.05 |
幅度m |
60 |
|
|
|
|
|
|
|
|
起重量t |
1.00 |
|
|
|
|
|
|
|
|
起重臂長為54米時
2倍率
幅度m |
3-28.38 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
起重量t |
3.00 |
2.92 |
2.80 |
2.70 |
2.58 |
2.49 |
2.39 |
2.30 |
2.22 |
幅度m |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
起重量t |
2.15 |
2.07 |
1.98 |
1.93 |
1.86 |
1.81 |
1.75 |
1.70 |
1.64 |
幅度m |
46 |
47 |
48 |
49 |
50 |
51 |
52 |
53 |
54 |
起重量t |
1.59 |
1.54 |
1.50 |
1.45 |
1.41 |
1.37 |
1.33 |
1.29 |
1.255 |
b、起重臂長為60米
4倍率
幅度m | 3-14.61 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | 29 | 31 | 33 |
起重量t | 6.00 | 5.83 | 5.07 | 4.47 | 3.99 | 3.59 | 3.25 | 2.97 | 2.72 | 2.51 | 2.32 |
幅度m | 35 | 37 | 39 | 41 | 43 | 45 | 47 | 49 | 51 | 53 | 55 |
起重量t | 2.15 | 2.0 | 1.87 | 1.75 | 1.64 | 1.54 | 1.45 | 1.36 | 1.28 | 1.21 | 1.15 |
幅度m | 57 | 59 | 60 | ||||||||
起重量t | 1.08 | 1.03 | 1.00 |
起重臂長為54米
4倍率
幅度m |
3-15.58 |
17 |
19 |
21 |
23 |
25 |
27 |
29 |
31 |
33 |
35 |
起重量t |
6.00 |
5.44 |
4.80 |
4.27 |
3.84 |
3.48 |
3.17 |
2.90 |
2.67 |
2.47 |
2.28 |
幅度m |
37 |
39 |
41 |
43 |
45 |
47 |
49 |
51 |
53 |
54 |
|
起重量t |
2.12 |
1.98 |
1.85 |
1.73 |
1.62 |
1.52 |
1.43 |
1.35 |
1.27 |
1.235 |
|
-
