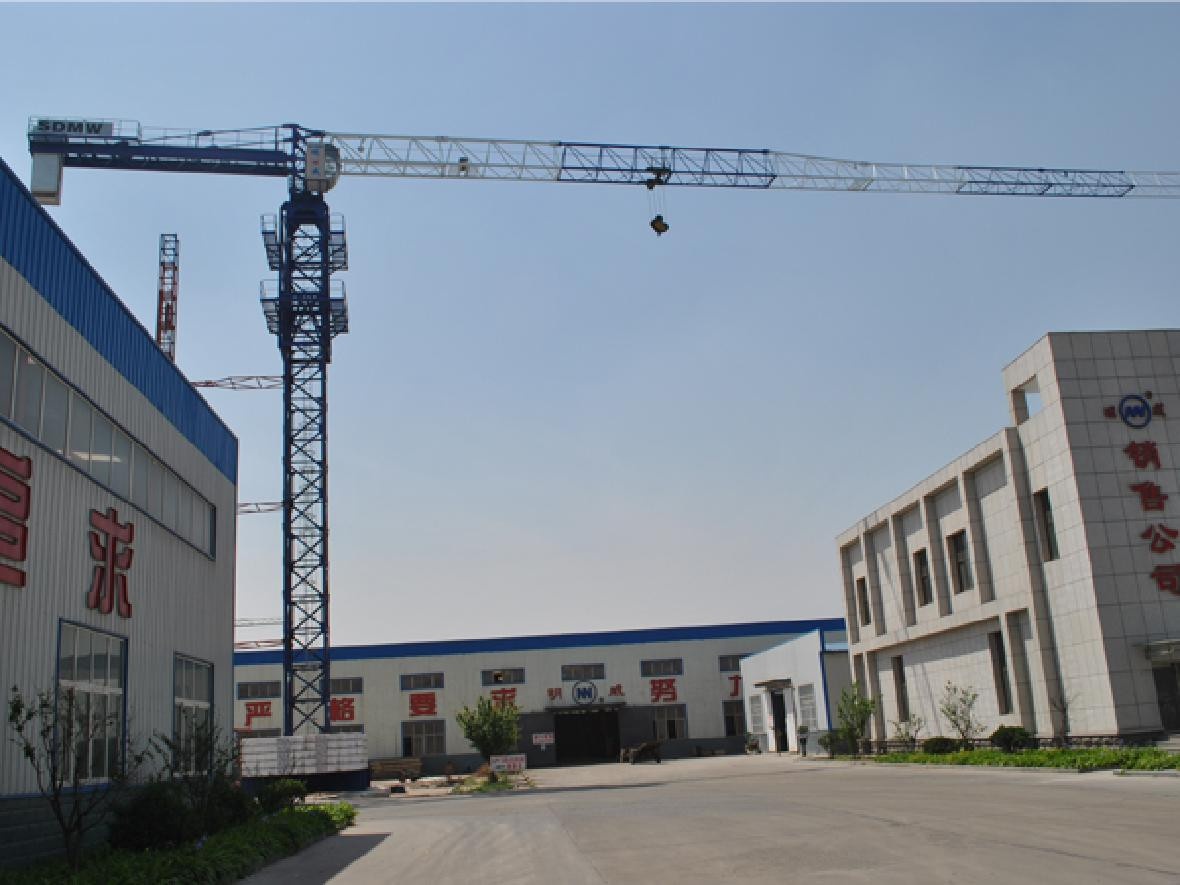

QTZ63(PT5011)塔式起重機
該機為平頭水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為4t;最大工作幅度為50米。額定起重力矩為:630KN.m。
該機特點:
?。?)性能參數及技術指標達到國內領先、國際先進水平,最大工作幅度50 米,增加了塔機的工作空間。
(2)整機外形為國際流行形式,美觀大方。
?。?)工作方式多,使用范圍廣。有基礎固定、外墻附著兩種工作方式,適用于各種不同的施工對象;獨立起升高度35米,附著高度120米。
?。?)工作速度高,調速性能好,工作平穩,效率高。
起升機構采用多速繞線電機和單速比減速器,能實現重載低速、輕載高速,最大速度可達62m/min。
小車變幅機構牽引小車在水平臂上變幅,具有良好的安裝就位性能。
回轉機構采用繞線電機和行星齒輪減速器,配置液力偶合器,承載能力高,啟動平穩,工作可靠,具備抗風就位功能。
?。?)各種安全裝置齊全,可保證工作安全可靠。
(6)司機室獨立側置,視野良好,給操作者創造了良好的工作環境。
?。?)使用方便維修簡單。
該機自重24.5t,總裝機容量32.2kW,廣泛適用于高層飯店、居民住宅、工業建筑等大型建筑工程,是廣大建筑企業理想的建筑施工機械。
2. 起重機技術性能
2.1技術性能參數表(表一)
表一 技術性能表
項 目 |
單 位 |
|
|||||
額定起重力矩 |
kN.m |
630 |
|||||
最大工作幅度 |
m |
50 |
|||||
最小工作幅度 |
m |
3 |
|||||
最大起重量 |
t |
4 |
|||||
起升高度 |
倍率 |
m |
獨立 |
附著 |
|||
2倍率 |
35 |
120 |
|||||
4倍率 |
35 |
60 |
|||||
起升速度 |
2倍率 |
m/min |
62/31 |
||||
4倍率 |
30/15 |
||||||
回轉速度 |
r/min |
0.63 |
|||||
變幅速度 |
m/min |
37.5/26 |
|||||
頂升速度 |
0.4 |
||||||
最低穩定下降速度 |
≤9 |
||||||
整機外型尺寸 |
底 架 |
m |
4.5x4.5 |
||||
整機高度(獨立式) |
35 |
||||||
吊臂端頭至回轉中心 |
50.77 |
||||||
平衡臂尾部至回轉中心 |
12.5 |
||||||
整機自重 |
結構重(獨立式) |
t |
24.5 |
||||
平衡重 |
最大幅度50米 |
8.6 |
|||||
最大幅度48米 |
8.1 |
||||||
最大幅度42米 |
6.9 |
||||||
最大幅度36米 |
5.7 |
||||||
電機總?cè)萘? |
kW |
32.2 |
|||||
允許工作溫度 |
℃ |
-20~+40 |
|||||
供電參數 |
50Hz |
~380V±10% |
|||||
機構工作級別 |
起升機構 |
M5 |
|||||
回轉機構 |
M4 |
||||||
變幅機構 |
M4 |
2.3起重性能表(表三)
表三 起重特性表
50米工作幅度
二倍率 |
||||||||||||||||||||||
幅 度m |
3~30.6 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
|||||||||
起重量Kg |
2000 |
1970 |
1898 |
1831 |
1768 |
1709 |
1652 |
1600 |
1548 |
1500 |
1455 |
1412 |
1370 |
|||||||||
幅 度m |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
|
|
|
|
|
|||||||||
起重量Kg |
1331 |
1294 |
1257 |
1223 |
1190 |
1159 |
1129 |
1100 |
|
|
|
|
|
|||||||||
四倍率 |
||||||||||||||||||||||
幅 度m |
3~17.2 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
|||||||||
起重量Kg |
4000 |
3824 |
3600 |
3400 |
3215 |
3050 |
2900 |
2760 |
2630 |
2515 |
2405 |
2305 |
2210 |
|||||||||
幅 度m |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
|||||||||
起重量Kg |
2120 |
2035 |
1955 |
1880 |
1830 |
1800 |
1715 |
1635 |
1580 |
1530 |
1483 |
1440 |
1390 |
|||||||||
幅 度m |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
|
|
|
|
|
|||||||||
起重量Kg |
1350 |
1310 |
1270 |
1230 |
1200 |
1160 |
1132 |
1100 |
|
|
|
|
|
48米工作幅度
二倍率 | |||||||||||||||||||||
幅 度m |
3~31.4 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
||||||||
起重量Kg |
2000 |
1960 |
1891 |
1825 |
1764 |
1706 |
1652 |
1600 |
1550 |
1504 |
1459 |
1417 |
1376 |
||||||||
幅 度m |
44 |
45 |
46 |
47 |
48 |
|
|
|
|
|
|
|
|
||||||||
起重量Kg |
1338 |
1300 |
1266 |
1232 |
1200 |
|
|
|
|
|
|
|
|
||||||||
四倍率 |
|||||||||||||||||||||
幅 度m |
3~17.4 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
||||||||
起重量Kg |
4000 |
3900 |
3680 |
3468 |
3283 |
3115 |
2961 |
2820 |
2690 |
2570 |
2460 |
2357 |
2261 |
||||||||
幅 度m |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
||||||||
起重量Kg |
2172 |
2088 |
2010 |
1936 |
1867 |
1822 |
1740 |
1682 |
1626 |
1574 |
1524 |
1477 |
1430 |
||||||||
幅 度m |
43 |
44 |
45 |
46 |
47 |
48 |
|
|
|
|
|
|
|
||||||||
起重量Kg |
1388 |
1345 |
1306 |
1268 |
1233 |
1200 |
|
|
|
|
|
|
|
42米工作幅度
二倍率 |
|||||||||||||||||||||||||||||||||
幅 度m |
3~32.9 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
|
|
||||||||||||||||||||
起重量Kg |
2000 |
1996 |
1928 |
1864 |
1803 |
1746 |
1691 |
1640 |
1591 |
1544 |
1500 |
|
|
||||||||||||||||||||
四倍率 |
|||||||||||||||||||||||||||||||||
幅 度m |
3~17.8 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
|
|
||||||||||||||||||||
起重量Kg |
4000 |
3950 |
3788 |
3579 |
3390 |
3218 |
3016 |
2918 |
2785 |
2663 |
2550 |
|
|
||||||||||||||||||||
幅 度m |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
||||||||||||||||||||
起重量Kg |
2445 |
2347 |
2256 |
2171 |
2091 |
2015 |
1945 |
1878 |
1815 |
1755 |
1699 |
1645 |
1595 |
||||||||||||||||||||
幅 度m |
41 |
42 |
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
起重量Kg |
1546 |
1500 |
|
|
|
|
|
|
|
|
|
|
|
36米工作幅度
二倍率 |
|||||||||||||||||||||
幅 度m |
3~33.2 |
34 |
35 |
36 |
|
|
|
|
|
|
|
|
|
||||||||
起重量Kg |
2000 |
1945 |
1881 |
1820 |
|
|
|
|
|
|
|
|
|
||||||||
四倍率 |
|||||||||||||||||||||
幅 度m |
3~18.1 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
||||||||
起重量Kg |
4000 |
3800 |
3620 |
3427 |
3252 |
3092 |
2945 |
2810 |
2685 |
2570 |
2463 |
2363 |
2270 |
||||||||
幅 度m |
31 |
32 |
33 |
34 |
35 |
36 |
|
|
|
|
|
|
|
||||||||
起重量Kg |
2183 |
2100 |
2025 |
1952 |
1884 |
1820 |
|
|
|
|
|
|
|
-
