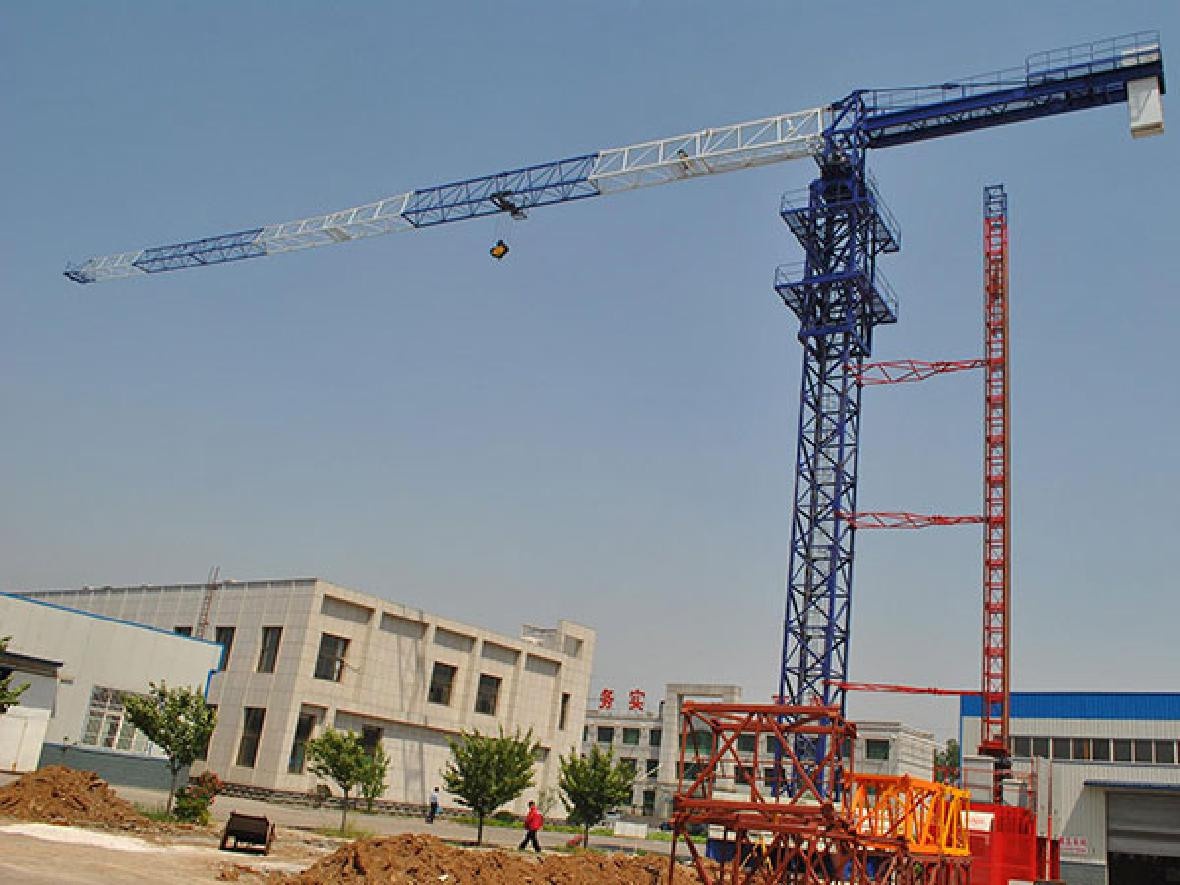

QTZ63(PT5610)塔式起重機
該機為平頭水平臂架、小車變幅、上回轉液壓頂升式起重機。最大起重量為6t；最大工作幅度為56米。最大起重力矩為：774KN.m。
該機特點：
（1）性能參數及技術指標達到國內領先、國際先進水平，最大工作幅度56 米，增加了塔機的工作空間。
?。?）整機外形為國際流行形式，美觀大方。
?。?）工作方式多，使用范圍廣。有基礎固定、外墻附著兩種工作方式，適用于各種不同的施工對象；獨立起升高度40米，附著高度151米。
?。?）工作速度高，調速性能好，工作平穩，效率高。
起升機構采用多速繞線電機和單速比減速器，能實現重載低速、輕載高速，最大速度可達80.36m/min。
小車變幅機構牽引小車在水平臂上變幅，具有良好的安裝就位性能。
回轉機構采用繞線電機和行星齒輪減速器，配置液力偶合器，承載能力高，啟動平穩，工作可靠，具備抗風就位功能。
?。?）各種安全裝置齊全，可保證工作安全可靠。
?。?）司機室獨立側置，視野良好，給操作者創造了良好的工作環境。
?。?）使用方便維修簡單。
該機自重34.3t，總裝機容量40.1kW，廣泛適用于高層飯店、居民住宅、工業建筑等大型建筑工程，是廣大建筑企業理想的建筑施工機械。
2. 起重機技術性能
2.1技術性能參數表（表一）
表一 技術性能表
| 項 目 |
單 位 |
|
|||||
|
最大起重力矩 |
kN.m |
774 |
|||||
|
最大工作幅度 |
m |
56 |
|||||
|
最小工作幅度 |
m |
3 |
|||||
|
最大起重量 |
t |
6 |
|||||
|
起升高度 |
倍率 |
m |
獨立 |
附著 |
|||
|
2倍率 |
40 |
151 |
|||||
|
4倍率 |
40 |
76 |
|||||
|
起升速度 |
2倍率 |
m/min |
80.36/41.05 |
||||
|
4倍率 |
39.37/20.11 |
||||||
|
回轉速度 |
r/min |
0.64 |
|||||
|
變幅速度 |
m/min |
44/22 |
|||||
|
頂升速度 |
0.4 |
||||||
|
最低穩定下降速度 |
≤7 |
||||||
|
整機外型尺寸 |
底 架 |
m |
5.5×5.5 |
||||
|
整機高度（獨立式） |
40 |
||||||
|
吊臂端頭至回轉中心 |
56.892 |
||||||
|
平衡臂尾部至回轉中心 |
12.818 |
||||||
|
整機自重 |
結構重（獨立式） |
t |
34.3 |
||||
|
平衡重 |
最大幅度56米 |
11.4 |
|||||
|
最大幅度54米 |
10.95 |
||||||
|
最大幅度48米 |
9.9 |
||||||
|
最大幅度42米 |
8.85 |
||||||
|
最大幅度36米 |
7.8 |
||||||
|
電機總容量 |
kW |
40.1 |
|||||
|
允許工作溫度 |
℃ |
-20～+40 |
|||||
|
供電參數 |
50Hz |
～380V±10% |
|||||
|
機構工作級別 |
起升機構 |
M5 |
|||||
|
回轉機構 |
M4 |
||||||
|
變幅機構 |
M4 |
||||||

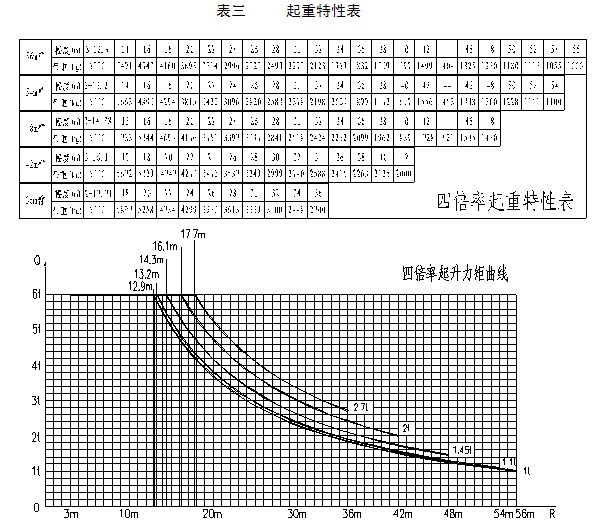

2.3起重性能表（表三）
-
